炉框清扫装置
炉框清扫装置
关注每一个领域,
注重每一个用户;
以心为本,诚信创新;
追求卓越品质,高科技、高素质、高效益;
注重每个细节,让用户满意是我们永恒的追求;


产 品 简 介

微信图片_20200409153842 副本




 技术参数:

1.1、油缸工作行程:450mm;工作速度:8m/min;

1.2、刮刀行程 :25mm ;

1.3、 清框中心线和炉门中心10mm。

1.4、旋转臂运行、限位状况必须良好。

1.5 、炉柱、炉框变形量≤60mm。








微信图片_20200409155013

炉框是焦炉重要的密封设备之一,在实际生产操作中,由于炉门摘挂频繁,炉框本体温度就相应变化,大拉条延长,导致各炉框变形量不一,炉框上粘贴的焦油渣如不及时清理,将会影响炉框和炉门刀边的密封效果,最后导致跑烟冒火对环境造成污染现象,

一、传统焦炉清框方式如下:
   1、由于高度问题人工清理方式,只能清除炉框下部位置的焦油渣,上部粘贴的焦油渣人工清理不太现实,如不及时清理将会影响炉门刀边和炉框的密封效果,出现冒烟污染环境;
   2、原机械清框装置内外刮刀通过拉杆连接相互牵制,无法独立调整,内外刮刀很难同时调整到最佳效果,导致密封不严,部分业主单位清框设备处于瘫痪状态;
   3、高压水清理包容性比较强,但对水质要求比较高,由于水源供给不理想造成喷头经常堵塞,喷头属于易损件价值比较高,购进比较困难,故运行率下降。

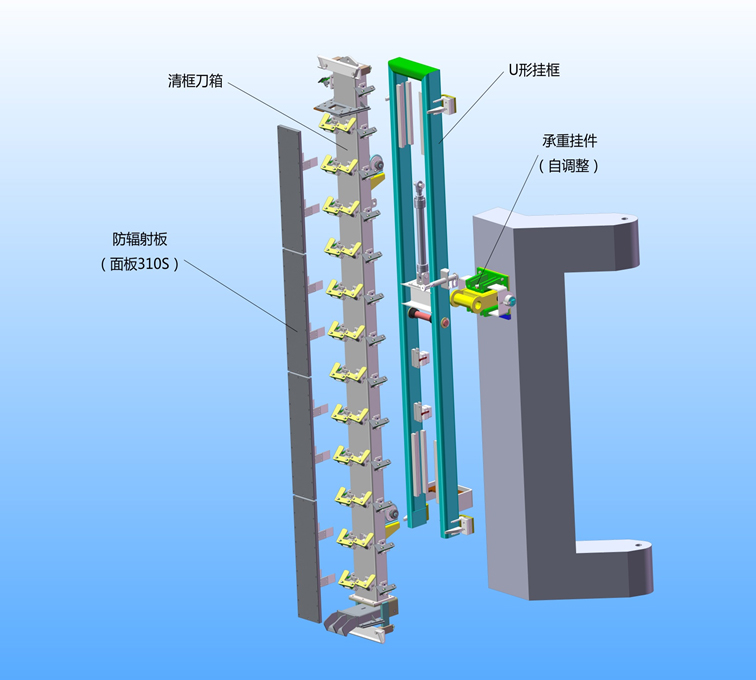

  新型清框装置设计采用了单轴悬挂自动补賞炉框上下变形的误差,清框装置与炉框左右误差由自动补賞器来实现,内、外刮刀采用独立运行,并且每把刮刀都具备自动伸缩功能,由液压缸驱动定点限位,确保清框装置的刮刀,上下往返运动灵活自如,刮刀的侧面倾斜设计,使清理出的焦油顺势滑落,保证刮刀的洁净,刮刀良好的工作运行状态,确保了清框装置的稳定运行

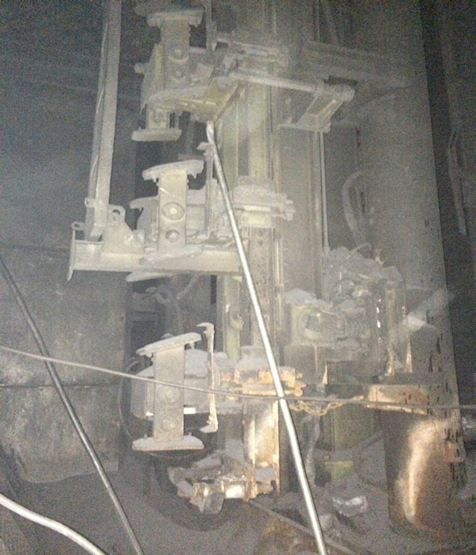

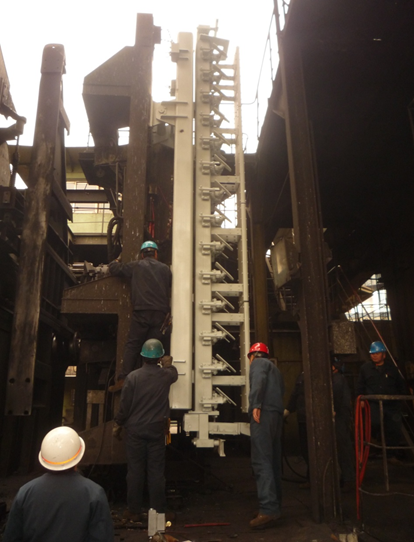

原清框装置:                    新型清框安装现场:


1微信图片_20200409154702
